1. xenarji ta 'applikazzjoni:
Installazzjoni mill-ajru (immuntata fuq l-arblu)
Dfin dirett taħt l-art
Katusa u mmuntar tal-pipeline
Mounting tal-ħajt jew fi ħdan l-idejn / manholes
Ambjenti Harsh Outdoor (ratata IP68)
Firxa tat-temperatura operattiva:–45 grad sa +65 grad
Protezzjoni tal-Ingress:IP68, reżistenti għall-UV, prova tal-korrużjoni
Dijametru tal-kejbil applikabbli:Sa φ20mm
2. Struttura tal-prodott u speċifikazzjonijiet tekniċi
2.1 Dimensjonijiet u Kapaċità
| Parametru | Speċifikazzjoni |
|---|---|
| Dimensjonijiet (L × W × H) | 370mm × 178mm × 106mm |
| Piż (mingħajr ippakkjar) | 1900g – 2300g |
| Le . ta 'portijiet tal-kejbil | 4 portijiet (2 in, 2 barra) |
| Dijametru tal-kejbil appoġġjat | Inqas minn jew daqs φ20 mm |
| Kapaċità tal-fibra (mazz) | 12–96 Qlub |
| Kapaċità tal-fibra (żigarella) | 72–288 qlub |
2.2 Kompożizzjoni tal-għeluq

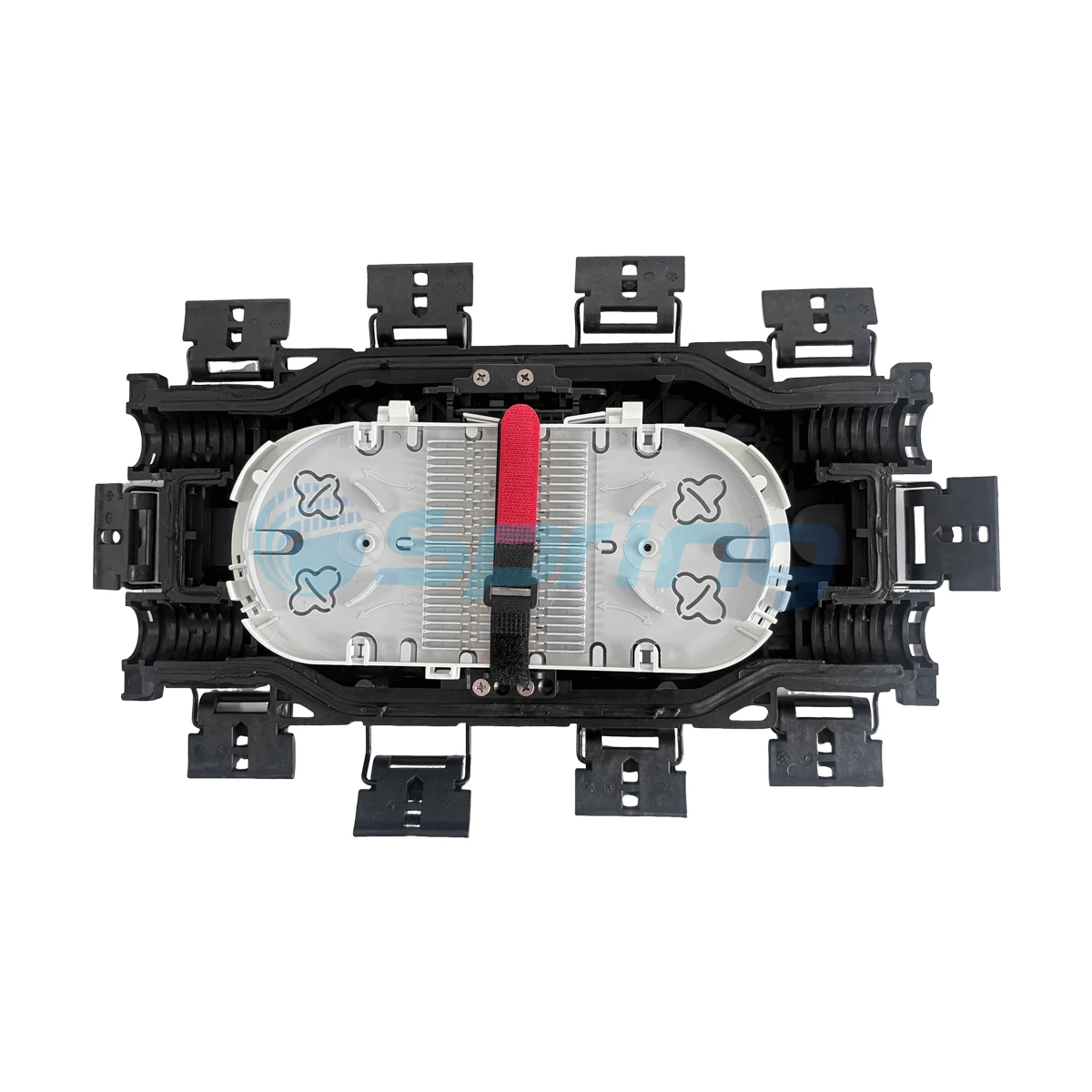

Il-GJS-H020 jikkonsisti mill-komponenti ewlenin li ġejjin:
Korp Prinċipali (Djar)- Mibnija minn polikarbonat ta 'grad industrijali, l-akkomodazzjoni tiżgura saħħa mekkanika eċċellenti, reżistenza għat-temp, u stabbiltà termali .
Sistema ta 'siġillar- Jinkludi ċrieki tas-siġillar tal-gomma u strixxi tas-siġillar tat-tip tal-ġel . Pressjoni mekkanika u tejp li jwaħħal huma applikati għall-protezzjoni tal-ilma / id-dħul tat-trab .
Portijiet tad-dħul tal-kejbil- Erba 'portijiet tondi adattati għal kejbils φ20 mm . Kull port jinkludi grommet tal-gomma li jista' jinqala 'għall-issiġillar meta mhux użat {.
Splice Tray (i)- Tipikament 2-4 trejs, kull wieħed li jkollu 12-24 splices, kompatibbli kemm ma 'shrink tas-sħana kif ukoll ma' kmiem ta 'splice mekkaniku .
Morsa tal-kejbil imsaħħaħ- parentesi interni biex jassiguraw il-membri tal-qawwa tal-kejbil u jtaffu t-tensjoni .
3. għodod meħtieġa għall-installazzjoni
Biex tinstalla sewwa l-GJS-H020 FOSC, dan li ġejGħodda standard tal-fibra ottikahuma meħtieġa (provduti mill-operatur):
| Għodda | Skop |
|---|---|
| Cutter tal-pajpijiet | Tirqim u tħejji truf tal-kejbil |
| Cutter elettriku | Qtugħ minn saffi tal-għant tal-kejbil |
| Kejbil stripper | Tneħħi l-ġakketta tal-kejbil ta 'barra / ġewwa |
| Wrench (m6 / m10) | Issikkar tal-boltijiet u ġewż imsaħħaħ |
| Tornaviti (salib / ċatt) | Irfinar ta 'viti interni / esterni |
| Faxxa tal-kejl tat-tejp | Kejl tat-tul tal-kejbil b'mod preċiż |
Mhux obbligatorju: srievet tal-alkoħol, drapp li joborxu, splicer tal-fużjoni, pistola tas-sħana
4. il-proċess ta 'installazzjoni ta' fosc
Fil-ftuħ tal-kejbil ottiku fl-aħħar tal-50mm, biex iżomm it-tisħiħ tal-bar ta 'rinforz .
Se jkollhom jiġu mdewba biex jiskonnettjaw il-kejbil min-nofs
Installa u illokkja l-kejbil fil-għant tal-kejbil u waħħal il-kejbil mal-kejbil .
Bit-tejp elettriku fuq il-kejbil ottiku, iċ-ċrieki jisporġi l-issikkat .
Agħżel id-dijametru ta 'barra tal-kejbil kemmxejn ikbar miċ-ċirku tal-klipp tas-siġillar biex tinqata' .
Poġġi l-parti tat-tarf tal-istrixxa tal-gomma fin-nofs taż-żewġ ċrieki tas-siġillar u uża subgħajk biex tpoġġi l-kolla fuq il-kejbil .
Biex iżżomm l-istat naturali tat-tejp li jwaħħal jew forza żgħira, biex tagħmel is-saffi mgeżwra ta 'tejp li jwaħħal ta' ħwejjeġ, mingħajr l-ebda vojt ovvju .
Il-kejbil ġie installat fuq iċ-ċirku tas-siġillar fil-kaxxa tal-konnessjoni u l-port tal-kejbil .
se tkompli fil-kaxxa ta 'slot ta' appoġġ addizzjonali, tqaxxir tal-kejbil coiled, maħżun fil-kaxxa tal-konnessjoni qabel l-ispazju fit-torri .
Tqaxxir tal-coil tal-kejbil, maħżun fil-kaxxa tal-konnessjoni qabel l-ispazju fit-torri
Fuq l-ewwel kanal tad-diska, tul il-kanal tal-protezzjoni tal-fibra wara l-pajp ta 'tidwib sħun
Madwar . Fil-każ tal-ħtieġa, it-tul li jifdal jista 'jkun kif muri fil-Figura 10
Direzzjoni tal-kelma coil .
Agħlaq il-koperturi ta 'fuq u t'isfel f'ordni xierqa bil-bokkla tal-bokkla tal-korp .
5. Karatteristiċi tal-prestazzjoni
Qawwa Għolja u Durabilità:Magħmul minn PC imsaħħaħ reżistenti għall-UV għal użu fit-tul ta 'barra .
Protezzjoni IP68:Kompletament reżistenti għall-ilma, li ma jgħaddix mit-trab u reżistenti għall-korrużjoni .
Disinn li jiftaħ mill-ġdid:Jippermetti fetħiet multipli mingħajr ma jagħmlu ħsara lil .
Kapaċità Flessibbli:Adattat għal konfigurazzjonijiet multipli tal-fibra (żigarella jew mazz) .
Dħul mill-ġdid mingħajr għodda:Qfil mekkaniku sempliċi, l-ebda għodda għat-tisħin meħtieġa għas-siġillar .
Immuntar universali:Jappoġġja Applikazzjonijiet tal-Ħajt, Pol, Handhole, u Kanal .
6. Assigurazzjoni tal-Kwalità u Ittestjar
| Oġġett ta 'spezzjoni | Ħtieġa |
|---|---|
| Test tas-siġillar | L-ebda tnixxija bi pressjoni ta '100 kPa għal 15 min taħt l-ilma |
| Iġbed is-saħħa | Akbar minn jew daqs 800N fid-direzzjoni assjali |
| Reżistenza għall-impatt | 16n · m, 3 hits - l-ebda crack |
| Ċikliżmu tat-temperatura | –45 grad sa +65 grad, 10 ċikli - l-ebda falliment tas-siġill |
| Liwi u torsjoni | 150N tensjoni fi ± 45 grad, 50n · m torsjoni fi ± 90 grad |
| Nirretta l-vultaġġ | L-ebda ark jew tqassim f'DC 15KV għal 1 minuta taħt l-ilma |
| Reżistenza għall-insulazzjoni | Akbar minn jew daqs 2 × 10⁴ MΩ wara 24h fl-ilma |
7. Informazzjoni dwar l-imballaġġ
Kull unità GJS-H020 tinkludi:
1 × għeluq ta 'splice tal-fibra ottika (bid-djar u t-trejs)
Aċċessorji li jissiġillaw (grommets, tejp tas-siġillar, tikketti)
Manwal tal-Installazzjoni
Mhux obbligatorju: ganċ imdendel, valv tal-pressjoni, jew trejs addizzjonali
Konklużjoni
IlGJS-H020 Għeluq Orizzontali tal-Fibra Ottikahija soluzzjoni essenzjali għal splicing, distribuzzjoni u ġestjoni tal-kejbil tat-tronk f'nofs il-ftx, sinsla ta 'distanza twila, u netwerks tal-metro . id-disinn imħatteb tagħha, affidabilità ta' siġillar għolja, u installazzjoni faċli jagħmluha għażla preferuta għal trasportaturi tat-telekom, ISPs, u kuntratturi ta 'inġinerija li jfittxu prestazzjoni fit-tul u skjerata mgħaġġla}}}}
